■ 產品介紹
ZGS11-Z.F-□/□系列風力發電用組合式變壓器（以下簡稱“風力變”）。適用于10kV、35kV終端供電系統中，作為變電、配電、計量、控制和保護裝置。風力變內除裝有變壓器外，高壓側還裝有四位負荷開關或者二工位負荷開關、后備保護熔斷器及插入式熔斷器：低壓側按用戶要求可裝配控制電器、配電電器、照明檢修變壓器。以變壓器油作為絕緣和滅弧介質。
本產品是滿足日益增長的風力發電的供電要求，在本公司常規組合式變壓器基礎上消化吸收國外內技術結合國內需求自行開發的系列產品，該產品具有體積小、重量輕、安裝方便、低噪聲、低損耗、防盜、過負荷能力大、全范圍熔斷器保護、維護簡單等特點。
本產品除滿足各自元件有關標準外，還符合JB/T10217-2000《組合式變壓器》

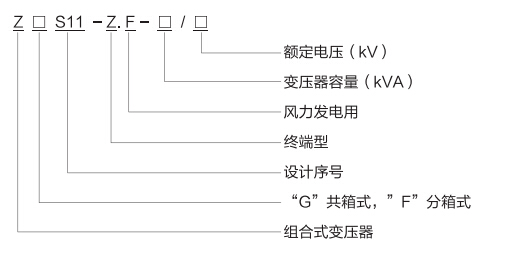

■ 型號含義

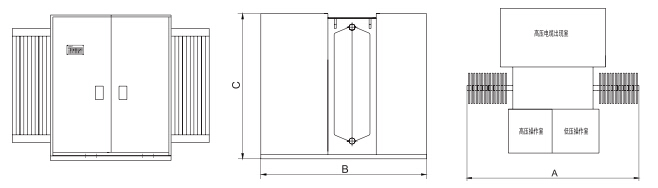

■ 35kV風力變結構圖
■ 技術性能參數
◆ ZGS9(11)-Z.F/35(10)風力發電用組合式變壓器
額定容量 (kVA) | 電壓組合（KV） | 聯結組 標號 | 空載電流 ％ | 空載損耗 KW | 負載損耗 KW | 阻抗電壓 ％ | ||
高壓(H.V.) | 分接范圍% | 低壓(L.V.) | ||||||
630 | 35 38.5 | ±5％ ±2×2.5％ | 0.69 | Dyn11 | 0.9 | 810 | 7820 | 6.5 |
800 | 0.8 | 980 | 9350 | |||||
900 | 0.8 | 1070 | 10450 | |||||
1000 | 0.7 | 1150 | 11500 | |||||
1250 | 0.6 | 1370 | 13850 | |||||
1600 | 0.6 | 1650 | 16600 | |||||
2350 | 0.6 | 2500 | 24500 | |||||
