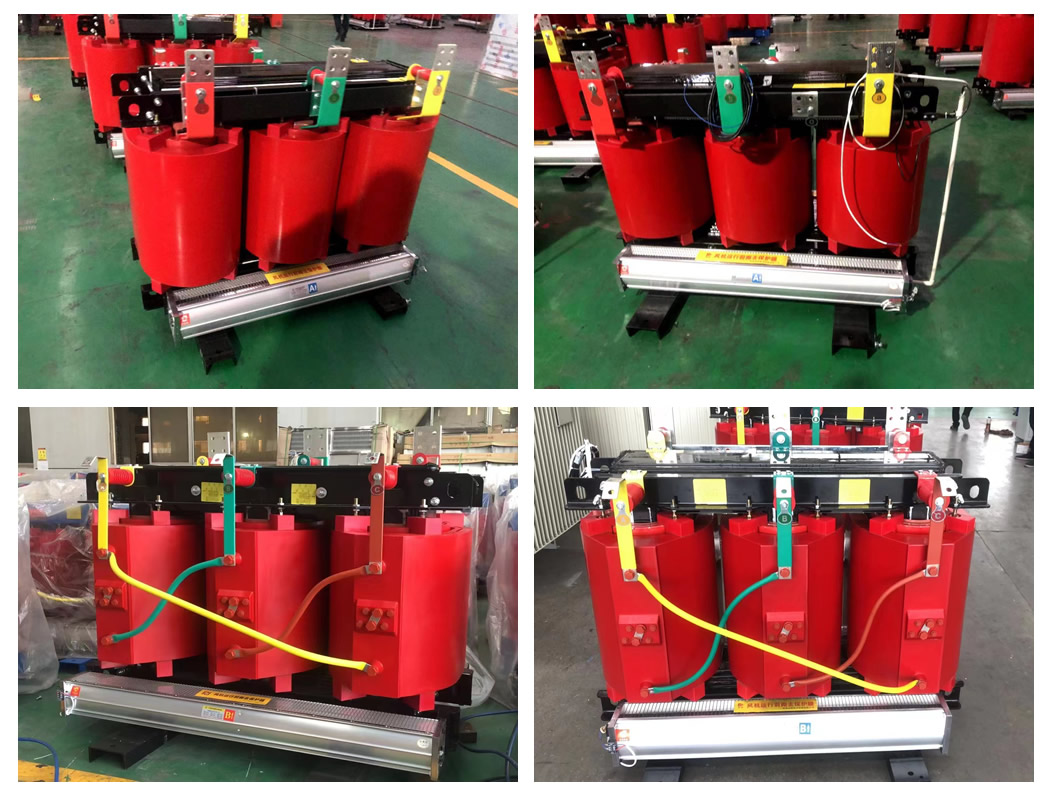

20kV級、35kV級SC(B)10、SC(B)11系列干式變壓器
聯系我們
產品詳情

■ 產品介紹
本系列產品用于將35kV、20kV電網電源直接降低為400V配電電源或10kV輸電電源為用戶供電,由于具有顯著優點,為越來越多的工程所采用。其主要優點有:
1、減少占地和多級變電工程建設,具有顯著的社會效益。
2、節省工程投資,提高經濟效益。
3、減少10kV輸變電環節,使運行維護費用明顯降低。
4、采用高壓小電流代替低壓大電流輸電,減少線路損耗,降低線路運行成本。
5、35kV、20kV電源直接進入用電中心,有效提高供電的可靠性。

■ 產品特點
我公司生產的SCB10、SCB11系列35kV級、20kV級無勵磁調壓干式變壓器屬低損耗產品,符合國家標準GB6450、GB/T10228和IEC726的要求,并具有以下特點:
1、高性能、低損耗,為9型系列的換代產品。
2、選用優質硅鋼片,同時大幅降低磁通密度,減小運行中硅鋼片磁致伸縮量,有效降低噪音。
3、優化高壓線圈結構,改善了層間電壓和電容的分布,大大提高了產品耐受大氣過電壓和操作過電壓的沖擊能力,同時也改善了電場分布,使產品局放量進一步降低。
4、可配置溫控系統和風冷裝置,在負荷過大時自動啟動風機冷卻裝置,有效提高設備過負荷能力。

■ 技術參數
◆ 20kV級SC(B)10系列無勵磁調壓配電變壓器性能參數表

額定容量

kVA

電壓組合(kV)

聯結組

標號

空載電流

空載損耗

W

負載損耗

W(120℃)

短路阻抗

高壓kV

高壓分接范圍%

低壓kV

50

20


22


24

±5%

±2×2.5

0.4

Dyn11

Yyn0

1.2

340

1230

6.0

100

1.1

535

1980

6.0

160

1.0

670

2360

6.0

200

0.8

730

2930

6.0

250

0.8

835

3400

6.0

315

0.7

960

4060

6.0

400

0.6

1140

4820

6.0

500

0.6

1330

5760

6.0

630

0.5

1510

6800

6.0

800

0.5

1730

8220

6.0

1000

0.5

2040

9730

6.0

1250

0.5

2360

11480

6.0

1600

0.5

2760

13790

6.0

2000

0.5

3200

16280

6.0

2500

0.4

3820

19270

6.0

3150

0.4

4300

23610

7.0


注:表中所列的負載損耗為括號內參考溫度(見GB1094.11的規定)下的值。


◆ 20kV級SC(B)11系列無勵磁調壓配電變壓器性能參數表

額定容量

kVA

電壓組合(kV)

聯結組

標號

空載電流

空載損耗

W

負載損耗

W(120℃)

短路阻抗

高壓kV

高壓分接范圍%

低壓kV

50

20


22


24

±5%

±2×2.5

0.4

Dyn11

Yyn0

1.2

300

1230

6.0

100

1.1

470

1980

6.0

160

1.0

580

2460

6.0

200

0.8

640

2930

6.0

250

0.8

720

3400

6.0

315

0.7

840

4060

6.0

400

0.6

1000

4820

6.0

500

0.6

1170

5760

6.0

630

0.5

1320

6800

6.0

800

0.5

1520

8220

6.0

1000

0.5

1790

9730

6.0

1250

0.5

2060

11480

6.0

1600

0.5

2410

13790

6.0

2000

0.5

2800

16290

6.0

2500

0.4

3340

19270

6.0


注:表中所列的負載損耗為括號內參考溫度(見GB1094.11的規定)下的值。


◆ 35kV級SC(B)10系列無勵磁調壓配電變壓器性能參數表

額定容量

kVA

電壓組合(kV)

聯結組

標號

空載電流

空載損耗

W

負載損耗

W(120℃)

短路阻抗

高壓kV

高壓分接范圍%

低壓kV

50

35

38.5

±5%

±2×2.5

0.4

Dyn11

Yyn0

2.8

450

1430

6.0

100

2.4

630

2090

6.0

160

1.8

790

2760

6.0

200

1.8

880

3330

6.0

250

1.6

990

3800

6.0

315

1.6

1180

4510

6.0

400

1.4

1380

5420

6.0

500

1.4

2250

6650

6.0

630

1.2

1860

7700

6.0

800

1.2

2160

9120

6.0

1000

1.0

2430

10450

6.0

1250

0.9

2840

12730

6.0

1600

0.9

3240

15490

6.0

2000

0.9

3830

18240

6.0

2500

0.9

4460

21850

6.0


注:表中所列的負載損耗為括號內參考溫度(見GB1094.11的規定)下的值。


◆ 35kV級SC(B)10系列無勵磁調壓干式電力變壓器性能參數表

額定容量

kVA

電壓組合(kV)

聯結組

標號

空載電流

空載損耗

W

負載損耗

W(120℃)

短路阻抗

高壓kV

高壓分接范圍%

低壓kV

800

35

38.5

±5

±2×2.5

3.15

6

6.3

10

10.5

11

Dyn11

Yd11

Yyn0

1.1

2250

9900

6.0

1000

1.1

2670

11500

1250

1.0

3130

13600

1600

1.0

3690

16300

2000

0.9

3960

19200

7.0

2500

0.9

4860

23000

3150

0.8

6030

25800

8.0

4000

0.8

7020

31000

5000

0.7

8370

36800

6300

0.7

9900

43000

8000

Dyn11

Yd11

YNn11

0.6

11340

48500

9.0

10000

6

6.3

10

10.5

11

0.6

12960

58500

12500

0.5

15750

68000

16000

0.5

19350

80000

20000

0.4

22950

90000

10.0


注:表中所列的負載損耗為括號內參考溫度(見GB1094.11的規定)下的值。
